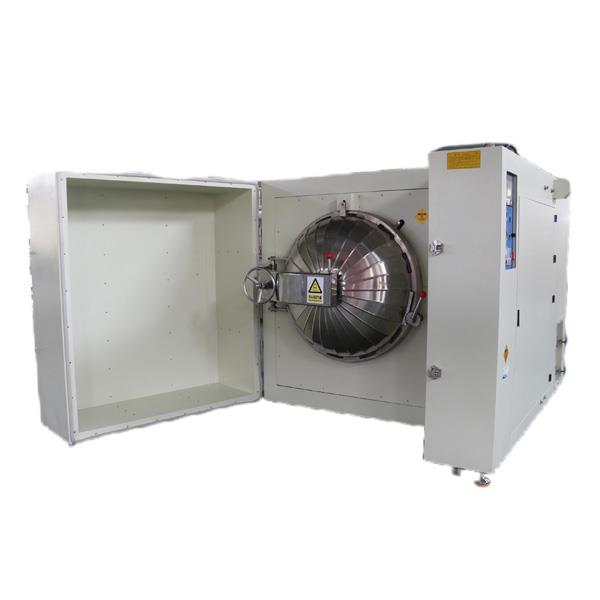

正负压力烤箱 -凯发旗舰客户端官网

项 次

类  目

规            格            说            明

1

适用范围

半导体固晶点胶后除泡高温固化专用机型。

2

电力

设备总功率

7kva

电      源

ac380v  3φ  50hz

内尺寸

压力桶尺寸

直径600×d600mm

产品放置区

w420*d600*h420mm

外尺寸

w1380mm×d1600mm×1540mm（参考尺寸）

4

设备结构

1.采单箱圆桶装结构设计，电控箱位于机台右方。

2.采用覆套式电热器对炉内循环的微高压气体进行循环加热，再通过炉体外强制加压和自动循环泄压完成换气功能和排出废气，以维持炉内气压相对高于外压；待炉内气体温度达到设定值后加热器自动停止加热，当炉内温度低于设定值时加热器自动启动，以维持炉内的温度稳定！

3.立式，风机位于箱体背部，水平送风。

6.1套加热控制，加热器及热风循环系统位于箱体背部。

7.循环风机功率750w 1台。

5

用料材质及标准

1.内部采用sus304#5.0mm不锈钢板制作附凹形铁补强。

2.外部采用sus41#冷轧钢板制作.防静电粉体烤漆，皱纹米黄色

3.采用高级保温棉，保温层厚度90 mm，加隔热板.

4.采用耐高温矽胶迫紧，耐温≥260℃.

5.采用强力旋转式门扣，可调节美式后扭.

6

加压系统

1.正压结构设计，炉内可承受8公斤正压。

2.安装压力调节阀，泄压阀，数显压力表及配备气体压力保护，高压报警预约开停机功能。

3..安全门保护，门没关紧无法加压，炉内压力不到常压无法开门，手动泄压和自动泄压组合。

7

负压系统

真空范围：－0.090～0.1mpa

抽气速率:8l/s.

真空度≤133pa

渗漏率≤0.001pa/l/s

6

温度参数

温度范围

常温～250℃

升温速率

≥8℃/min

超温控制

xz-480超温保护器

传感器感温精度

±0.3℃

均匀度

±2%℃

降温速率

200℃→60℃≥6℃/min

降温速率

常用200℃时小于等于室温＋10℃，烤箱门四边及排气口处除外。
